产品属性
| 品牌 | ENPOWER/英能 | 批号 | 25+ |
| 封装 | ETSSOP24 | 仓库 | 深圳 |
交易说明：
- 原装正品现货库存
产品详情
芯片概述：
ZH6358 是一款工作电压 7V~32V、最高耐压 40V 的高集成度三相 FOC 预驱驱动芯片。集成了 FOC 控制算法，DCDC 或 LDO 自供电，上管 PMOS 下管 NMOS 驱动，以及检测信号处理电路。系统通过 SPD 引脚调节速度，FG 引脚反馈速度，DIR引脚调节方向。以及包括限流，过流，短路，过温，过压，欠压和堵转等保护功能。精简的外部电路，适合风扇和水泵类永磁同步电机的集成控制和驱动。封装形式为带散热焊盘的 ETSSOP24。
芯片特点：
1. 无感 FOC 算法集成
2. 可选的双 HALL 输入，实现启动无反转
3. 工作电压 7V~32V
4. 过温，过流，短路，过压，欠压和堵转保护
5. 支持相对相，相对电源，相对地的短路保护
6. 恒转速，恒功率或恒转矩工作模式
7. 单采样电阻或者无采样电阻工作模式
8. 5V 输出可配置为 DCDC 模式，对外供电 150mA
9. SPD 引脚 PWM（占空比）调速
10. SPD 引脚 CLK（频率）调速
11. SPD 引脚模拟调速
12. 可配置的速度曲线
13. 休眠模式电流 < 50uA
14. DIR 引脚控制方向
芯片应用：
风扇
水泵
三相永磁同步电机

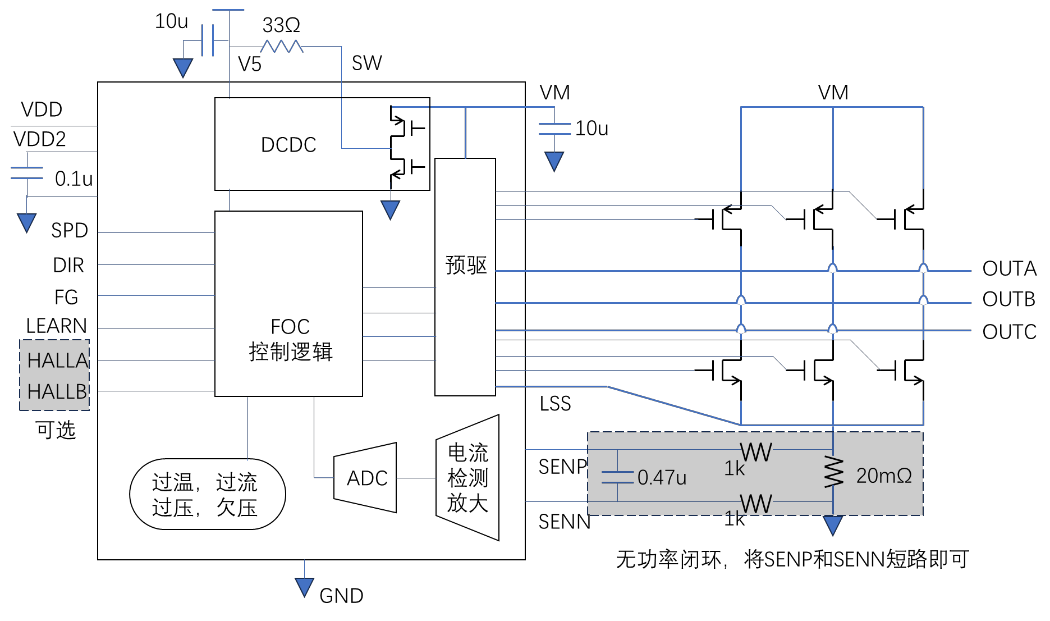

系统框图：

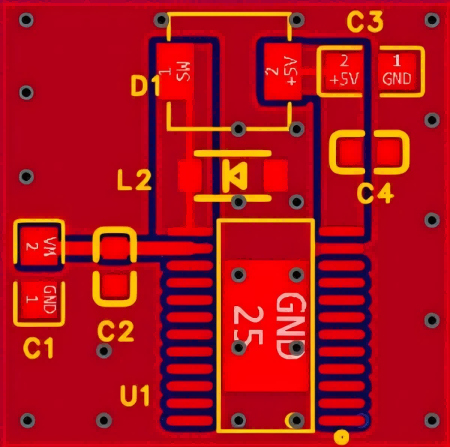

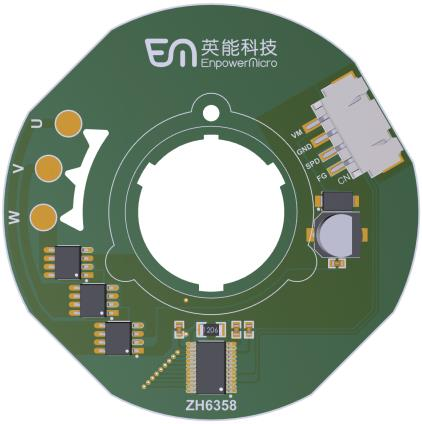

应用框图：
