产品属性
| 品牌 | ENPOWER/英能 | 批号 | 25+ |
| 封装 | TSSOP20QFN20 | 仓库 | 深圳 |
交易说明：
- 原装正品现货库存
产品详情
芯片概述：
ZH6332是一款宽工作电压，大电流，高集成度的三相BLDC驱动芯片。包括三个半桥，换向逻辑，PWM调速与方向控制，以及包括限流，短路，过温，欠压，过压，堵转等完善的保护功能。
ZH6332的智能开路保护逻辑可以侦测出电机端子开路，虚焊等异常故障。当异常发生后，FLT引脚将拉低报警。

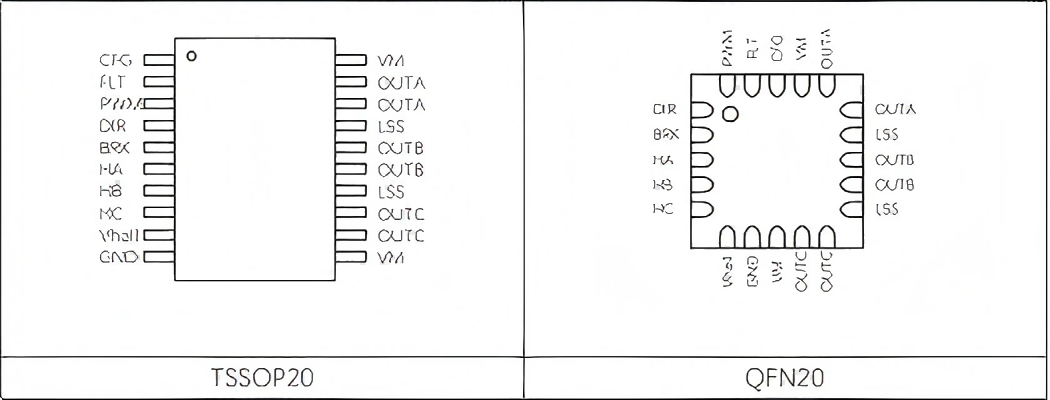

精简的外部电路，适合各类永磁同步电机的驱动。封装形式为带散热焊盘的TSSOP20，或QFN20。
扫地机边轮、边刷：无刷电机采用ZH6332芯片 全集成（包括换相逻辑 功率MOS 驱动电路 保护电路）.
功率小于20W空心杯电机：采用ZH6332 全集成芯片方案。
芯片特点：
1. AEC-Q100
2. 工作电压6V~40V
3. 工作电流3A（峰值）
4. 工作温度-40~125℃
5. 内置功率管导通阻抗150mΩ
6. 内置电流采样电路，节省采样电阻
7. 可配置的限流保护阈值
8. 短路保护，过温，过压，欠压保护
9. 可实现堵转保护报警，开路保护报警
10. PWM控速，DIR控制方向
11. 可通过UART通讯进行参数配置和故障诊断
芯片应用：
三相永磁同步电机
扫地机边轮、边刷

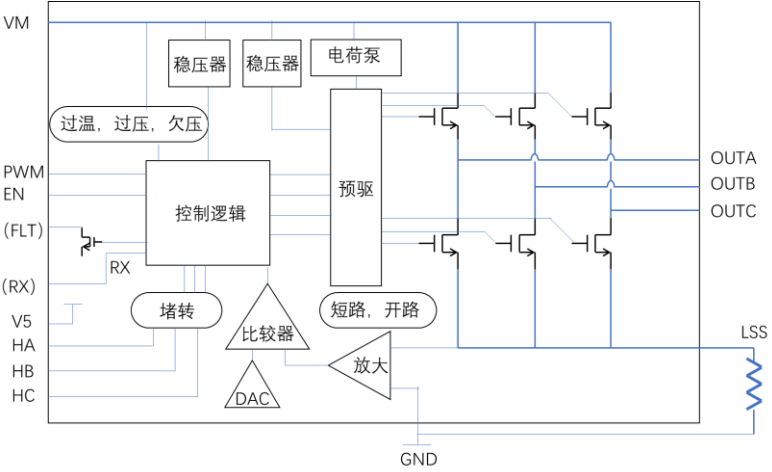

系统框图：

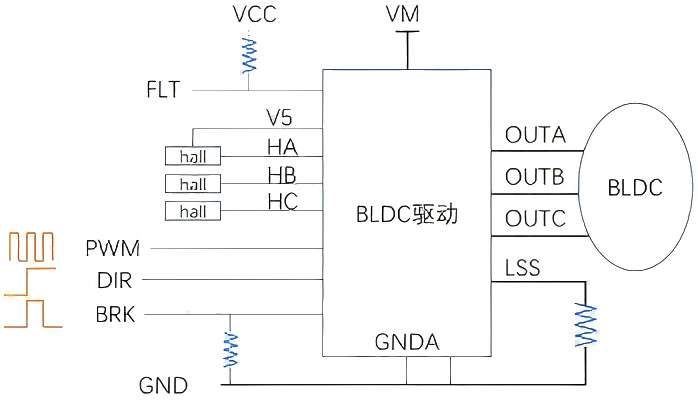

应用框图：
