集成Cortex-M0内核电机控制应用的高性能处理器（MCU）-LCP037AH31ES8/LCP037AK31EU8/LCP037AK31EV8

1. 产品概述

LCP037A 系列是集成 Cortex-M0 内核的面向电机控制等应用领域的高性能处理器，同时集成了三个独立

PMOS、三个独立 NMOS 栅极驱动模块和输出为 5.0V，50mA LDO 集成芯片。

1.1 性能

· 96MHz 32 位 M0 内核

· 支持三种低功耗模式：睡眠模式、停机模式、超低功耗停机模式

· 三相 P/N MOS 管栅极驱动模块

· 工业级工作温度

1.2 存储器

· 32KBytes 嵌入式 Flash（位宽 32bit），支持预取功能和读/写保护

· 4KBytes SRAM（位宽32bit），分为两个独立分区，每个分区2Kbytes

1.3 复位和电源

· 1.8V到5.5V供电和I/O

· 两个LDO，一个用于低功耗的常开/备份电源域，一个用于系统运行的内核电源域

· 高精度上电、掉电复位（POR_PDR）

· 可编程低压复位（LVR），8个低压复位点：1.6V、1.8V、2.0V、2.5V、2.8V、3.0V、3.5V、4.0V

· 可编程电压监测器（LVD），8个电压监测点：2.0V、2.2V、2.4V、2.7V、2.9V、3.1V、3.6V、4.5V

1.4 时钟

· 4MHz 到 16MHz 的高速晶振（OSCH）

· 内置出厂校准过的 16MHz RC 振荡器（RCH，1%精度）

· 32KHz 低速晶振（OSCL）

· 内置出厂校准过的 24KHz RC 振荡器（RCL，10%精度）

· 内置 PLL，最高输出 144MHz，抖动小于 100ps

1.5 外设模块

· 两路 UART

· 两路 SPI，支持主从模式

· 一路 I2C，支持主从模式

· 1 个 16 位高级控制定时器 TIM1

· 5 个 16 位通用定时器，TIM3、TIM14、TIM15、TIM16、TIM17

· 1 个 16 位基本定时器 TIM6

·  1 个独立看门狗定时器

·  1个窗口看门狗定时器

·  1 个 24 位自减型系统时基定时器

·  1 个 WT 钟表定时器

·  LCP037AK31EU(V)8 多达 20 个快速 I/O 端口，LCP037AH31ES8 多达 14 个快速 I/O 端口

1.6 模拟模块

· 1 个 12 位 A/D 转换器，最高转换速率为 1.5MSPS，最多支持 18 个通道，内置温度传感器

· 集成 3 个运算放大器

· 集成三路比较器

· 集成两个 10 位 DAC 数模转换器

· 反电动势采样电路（HALL_MID）

1.7 预驱芯片概述

预驱芯片是一款高性价比三相 PMOS、NMOS 管栅极驱动专用芯片，内部集成了 LDO、死区时控制电路、

欠压关断电路、闭锁电路、输出驱动电路，用于电机控制器、电源的驱动电路。电源电压范围 6V～36V，静

态功耗小于 1mA。内部集成 5V 输出 LDO，可为外部 MCU 等器件供电。当输入电压超过 12V 时，为了更好

的匹配 P/N MOS 管，LO 输出最高电压为 11V，HO 输出最低电压为 VCC 减去 11V。LO 输出电流能力 IO+/-

0.045/0.28A，HO 输出电流能力 IO+/- 0.26/0.04A。

特性：

· 三相 P/N MOS 管栅极驱动

· 电源电压输入范围：6V-36V

· 适应 3V-30V 输入电压

· 具有 VCC 欠压保护

· 内置 5V/50mA 输出 LDO

· 内建死区控制电路

· 自带闭锁功能

· LIN1/2/3 输入通道高电平有效，控制 LO 输出

· HIN1/2/3 输入通道高电平有效，控制 HO 输出

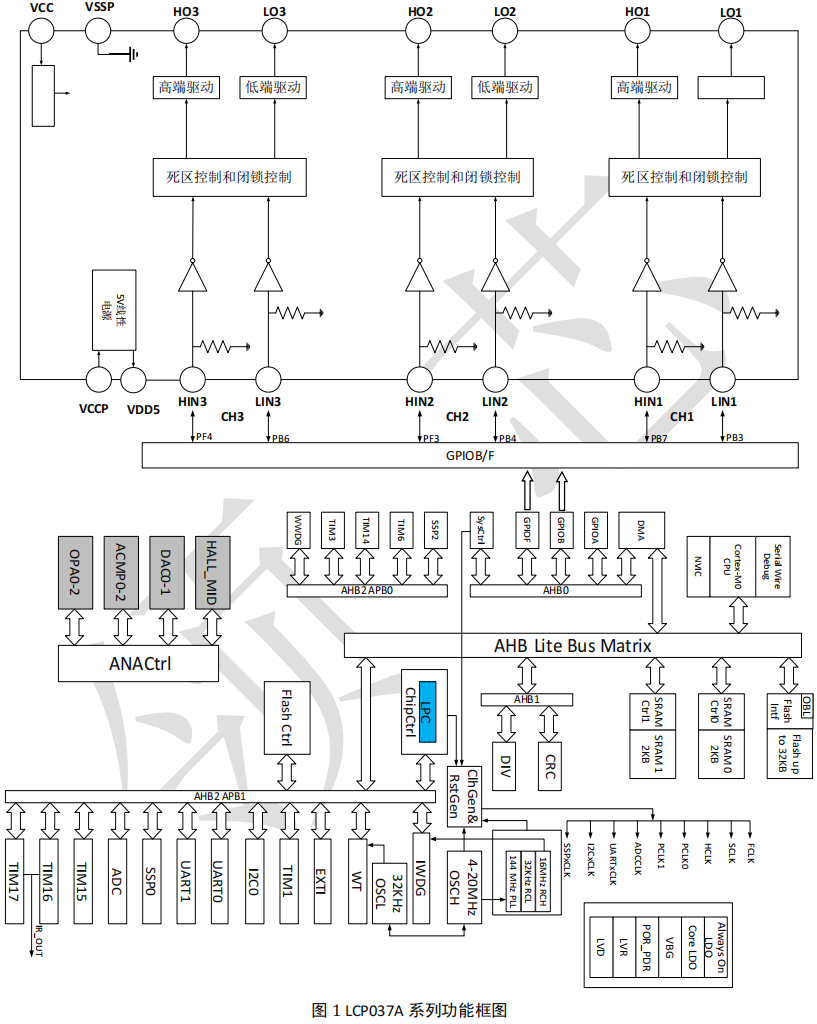

功能框图：
