产品属性
| 品牌 | MATRIXOPTO/矩阵 | 批号 | 25+ |
| 封装 | SOIC-8 | 仓库 | 深圳 |
交易说明：
- 原装正品现货库存
产品详情
芯片概述：
GC1868 系列是一款开环霍尔电流传感芯片，其具有高精度、高带宽、快速响应、高线性度、低温度漂移等优点。GC1868提供 0~50A 电流检测范围。GC1868 为高性能电流传感器领域提供了新的解决方案。GC1868 内部采用差分霍尔结构，有效抑制外部杂散磁场。GC1868 已通过 CE 认证。
芯片特点：
? 大电流、高精度
1、 0~50A 电流检测
2、低原边导通电阻 :0.85mΩ
3、典型零点温漂：±2mV
4、典型灵敏度温漂：±0.5%
5、典型线性度误差：±0.1%
6、高带宽、高响应
? 典型带宽：250kHz
? 典型响应时间：1.6us
1、高抗扰、强隔离
? 差分霍尔有效地抵抗外部磁场干扰
? 隔离耐压：3000Vrms
? 兼容 3.3V/5V 供电
? 比例 / 固定输出
芯片应用：
? 白的家电
? 微型逆变器
? 电源
? 电机控制

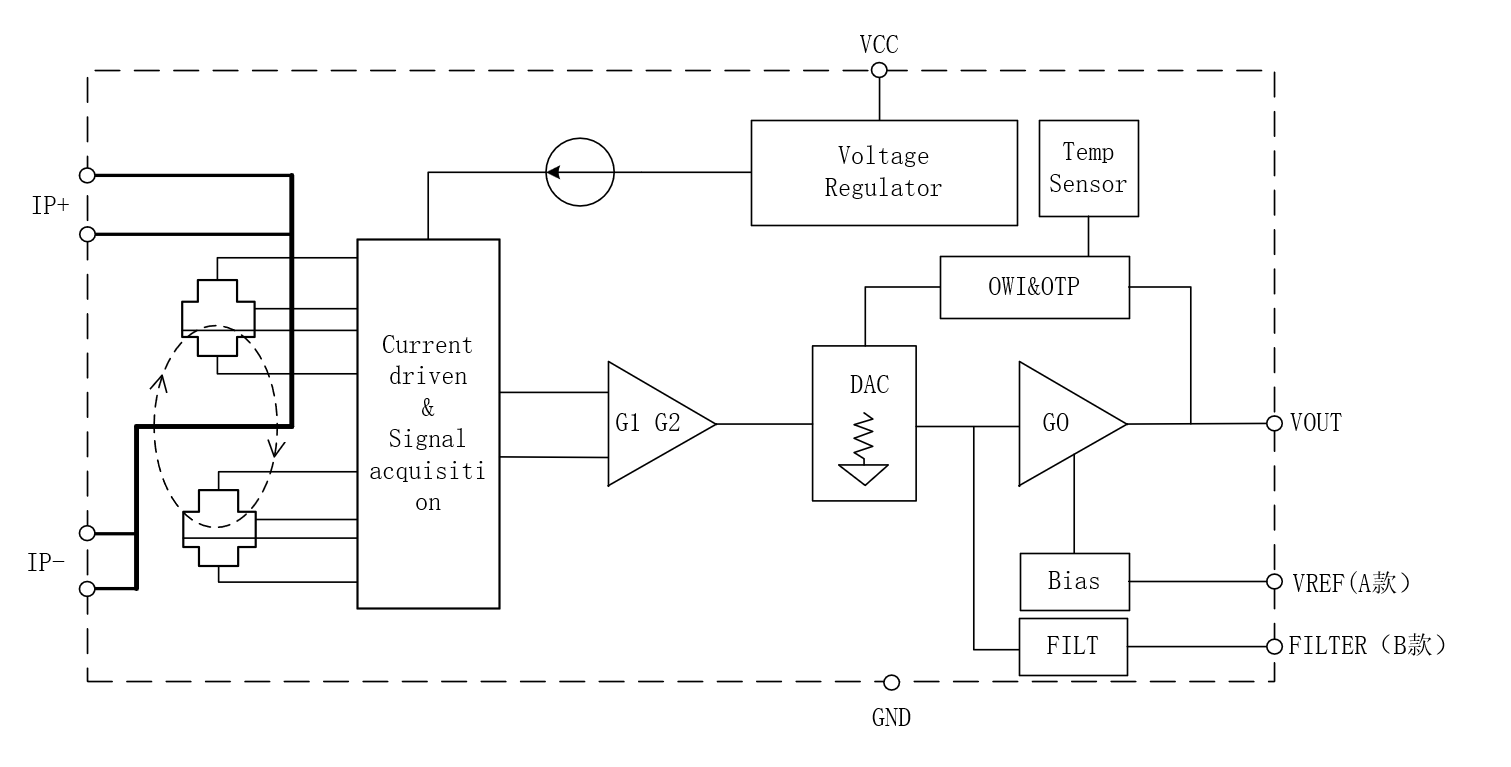

功能框图：

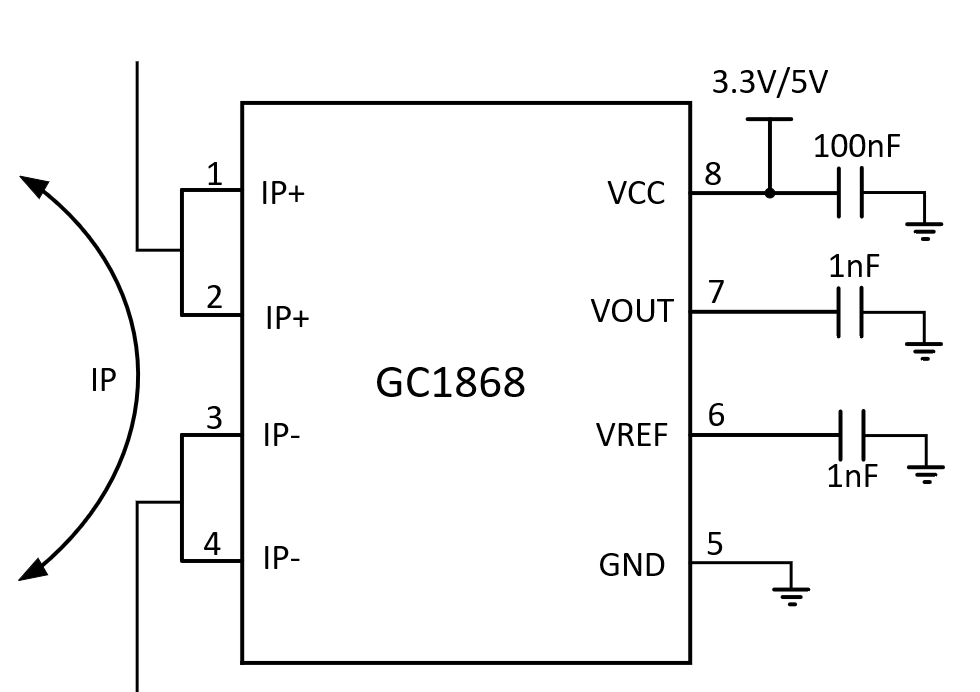

典型应用电路：

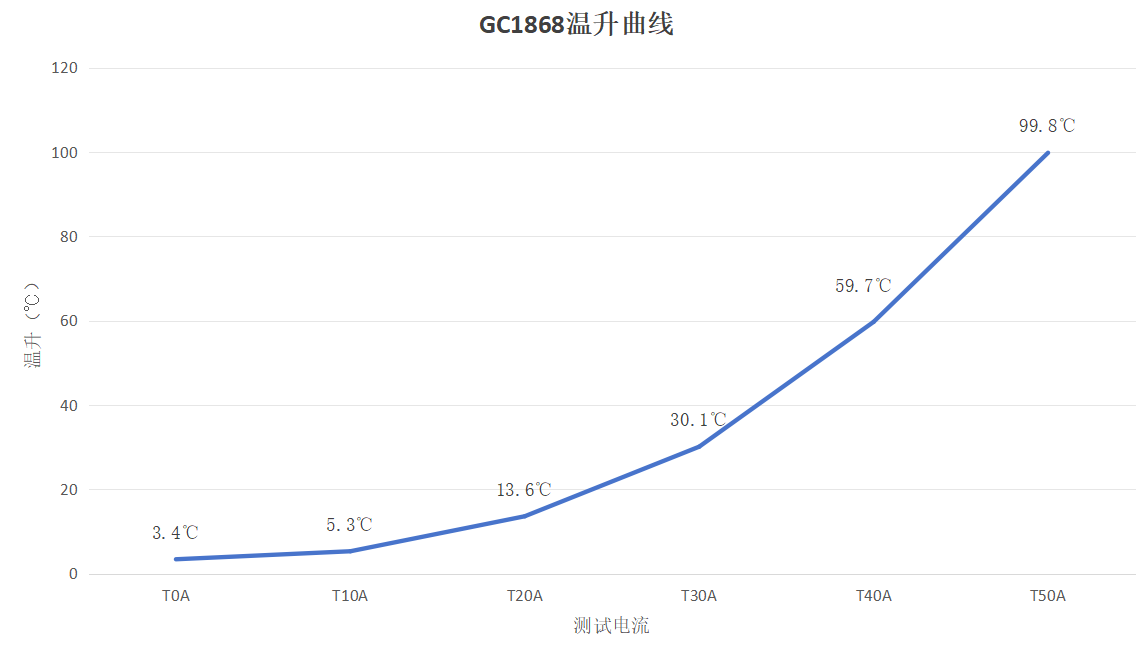

温升曲线：
温升曲线：（该温升曲线由 Matrixsens 在 25℃环温、无风条件下，使用MSEVB0005GC1868REVA0 应用板于张家港应用实验室测得。）
