产品属性
| 品牌 | CRMICRO/华润微 | 批号 | 25+ |
| 封装 | SOP8DIP8 | 仓库 | 深圳 |
交易说明：
- 原装正品现货库存
产品详情
产品概述：
CS57302/CS57303 是一款高压高速功率半桥驱动电路，主要应用于驱动 N 型 MOS或 IGBT 功率器件的应用系统。
功能描述：该电路是一款高压高速功率半桥驱动器，主要应用于驱动 N 型 MOS 或 IGBT 功率器件的系统。电路内置了欠压保护功能防止功率管工作于低的控制电压下。逻辑输入端兼容标准 CMOS 或 LSTTL 输出，最低可到 3.3V。内置防直通设计以及死区时间，保证可靠性。输出驱动包含高脉冲电流缓冲级设计减少驱动管直通。电路内置自举二极管BSD，简化了外围电路设计。高压悬浮通道可用于驱动 600V 高压的 N 沟道功率 MOSFET或 IGBT。
产品特点：
1、浮空通道设计，内置自举二极管 BSD
2、高侧浮动电压绝对值可达 600V
3、欠压保护功能（UVLO）
4、防直通保护逻辑
5、内置死区时间
6、输入适配 3.3V\5V\15V
7、输出与输入同相
8、无铅封装形式：SOP8、DIP8

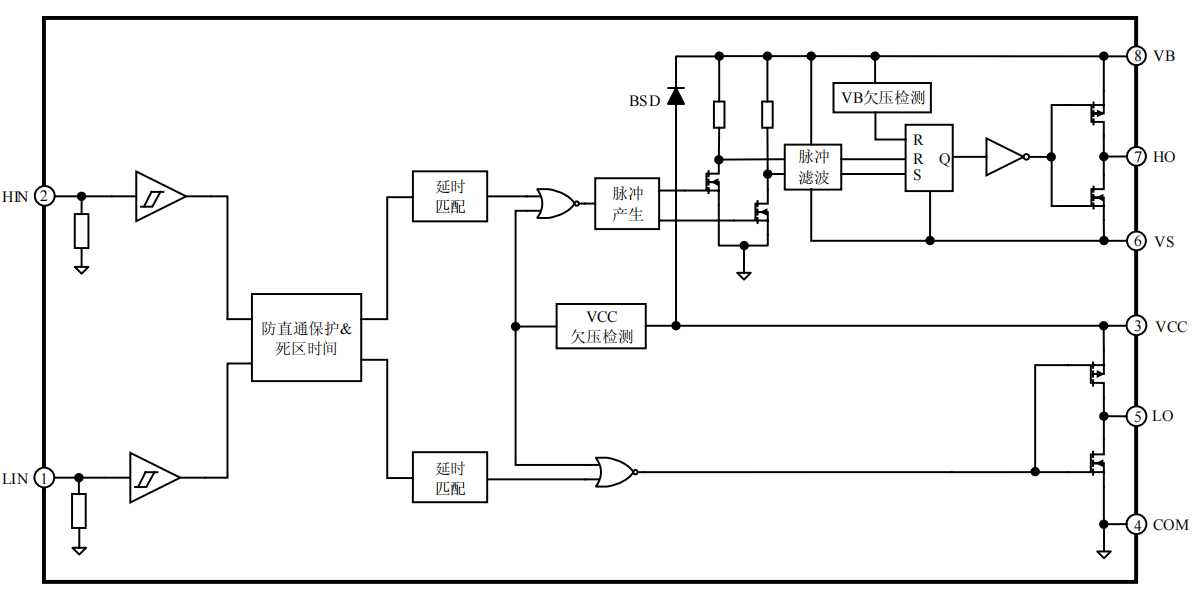

功能框图：

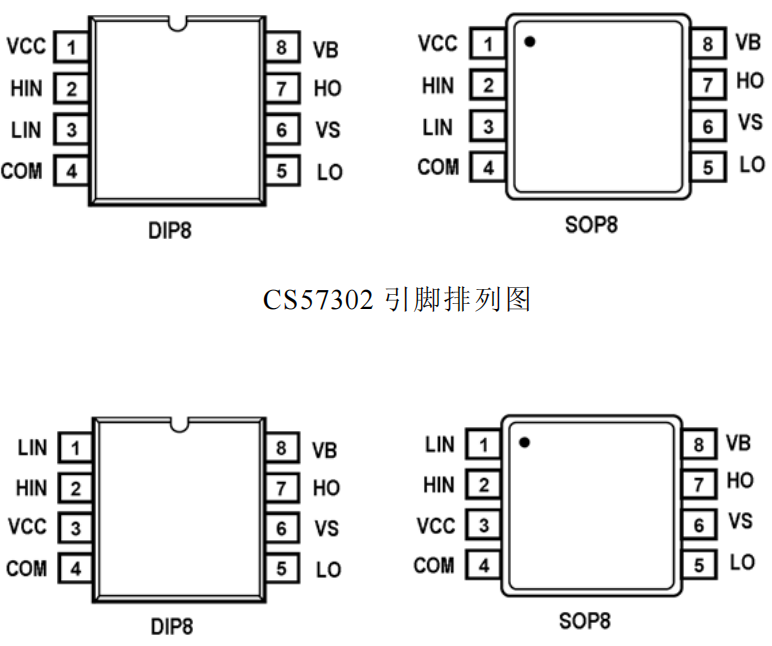

引脚排列图

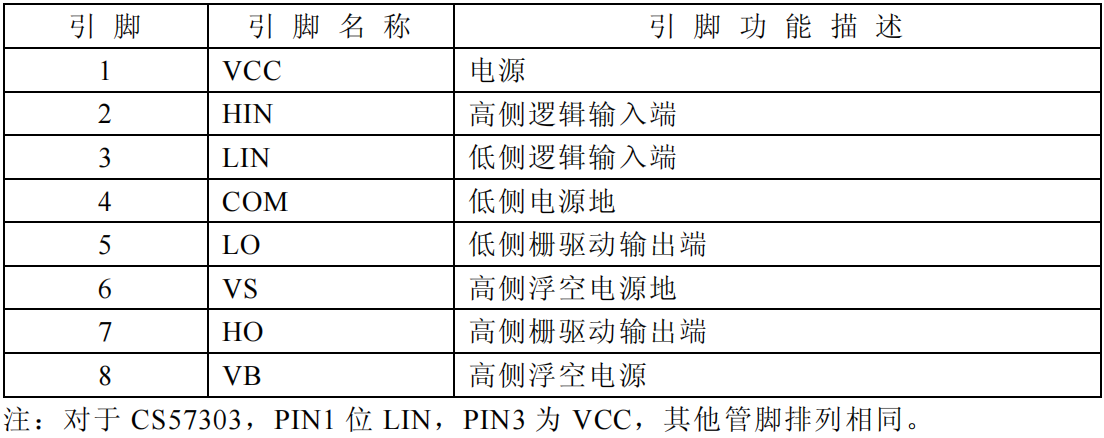

引脚说明
详情请参考规格书
CS57302_CS57303-S-2023-04-A.pdf
